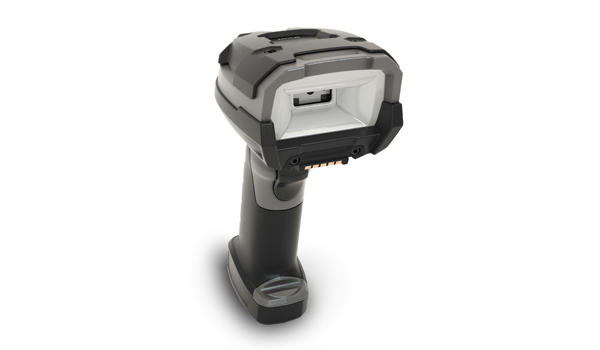

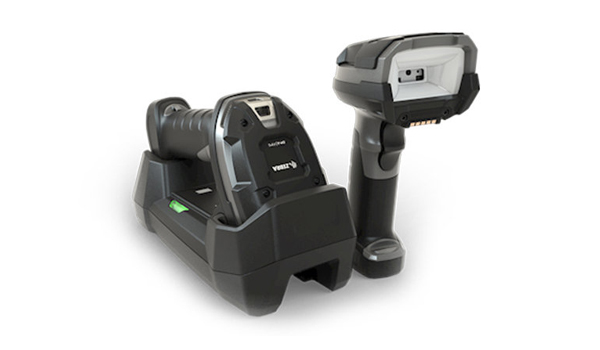

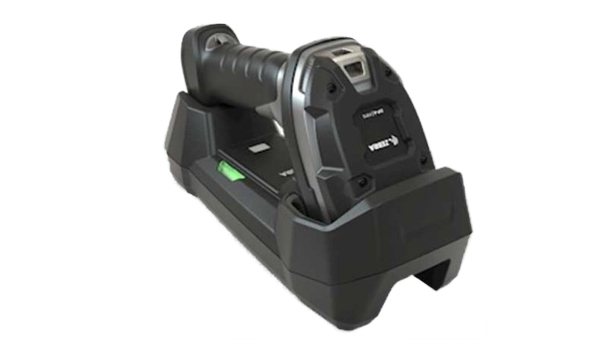

ZEBRA斑馬DS3678-DPA無線耐用型條碼掃描器

1、堅固耐用，可經受從10 ft./3 m跌落到混凝土地面的沖擊，從3.3 ft./1.0 m處翻滾7500次；

2、具備IP65/IP68雙重防護密封等級；

3、提供IP65等級密封底座的掃描器。其工業充電接觸點可承受250,000次插入。Zebra的 Connect+接觸技術使掃描器在使用壽命內充電穩定、減少觸點腐蝕；

4、具備的照明功能，可提供在不同類型的表面采集標識所需要的多種照明效果，包括反光、不規則和曲面以及低或高對比度標識；

5、PRZM成像技術可在工業制造領域采集直接部件標識(DPM)、一維/二維條碼和寬一維條碼；

6、借助Label Parse+可快速采集并解析商品上的GS1標簽條碼數據，幫助工作人員輕松采集大量數據；

7、借助多條碼掃描(MDF)功能，按一次掃描觸發器即可采集多個條碼，并按照應用的預期順序傳輸所需條碼；

8、PowerPrecision+電池充電一次可完成十萬多次掃描；

9、Zebra的EA3600 Network Connect for Automation在掃描器和制造商的工業以太網之間建立了順暢連接，無需第三方轉換設備；

10、ScanSpeed Analytics功能可提供多個采集條碼的詳細指標，使您能夠識別性能欠佳、會降低您的操作速度的條碼；

11、使用123Scan，您可輕松創建配置條碼以進行掃描器編程；

12、logging agent的遠程診斷功能可自動記錄掃描器資產信息、健康狀況和統計數據、配置設置和條形碼數據。

ZEBRA斑馬DS3678-DPA無線耐用型條碼掃描器詳細參數

物理參數

尺寸：7.3 in.長x 3.0 in.寬x 5.6 in.高

    18.5 cm長x 7.7 cm寬x 14.3 cm高

重量：14.18 oz./402 g

輸入電壓范圍：主機電源：下限4.5 VDC，上限5.5 VDC

外部電源：下限11.4 VDC，上限12.6 VDC

顏色：灰色和黑色

支持的主機接口：USB、RS232、鍵盤接口

工業以太網：EtherNet/IP、Profinet、Modbus

TCP和標準TCP/IP

電池：PowerPrecision+ 3100毫安可充電鋰離子電池

用戶指示器：直接譯碼指示器；LED；蜂鳴器；震動

性能參數

充滿電的掃描次數：100,000+

圖像采集：基本圖像采集功能

照明：直接：兩(2)個暖白光LED燈；

漫射：環狀紅色634 nm LED

瞄準器：655 nm激光

成像儀視域：水平：46°，垂直：30°

圖像傳感器：1,280 x 960像素

打印對比度下限：反射差不小于15%

偏移/傾斜/旋轉：偏移：±60°

           傾斜：±60°

           旋轉：±360°

譯碼功能

一維：Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (Italian Pharma)

二維：PDF417、Micro PDF417、Composite Codes、TLC-39、Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、漢信碼(Han Xin)、郵政編碼

IUID支持：支持IUID解析，具備根據應用要求而讀取、區分IUID字段的能力

用戶環境

工作溫度：-4℉到122℉/-20℃到50℃

存儲溫度：-40℉到158℉/-40℃到70℃

濕度：5%到95%，無冷凝

跌落規格：室溫條件下，可承受多次從10.0 ft/3.0 m的高度墜落到混凝土地面

       -20℃到50℃條件下，可承受多次從8.0 ft/2.4 m的高度墜落到混凝土地面

滾動規格：可承受從3.3 ft./1.0 m處翻滾7500次

密封等級：掃描器：IP65和IP68，符合適用的IEC密封規格

FLB通訊座：IP65

靜電釋放(ESD)：按照EN61000-4-2，±20KV空氣放電、±10KV直接放電、±10KV間接放電

環境光抗擾度：0到10,037英尺燭光/0到108,000 Lux（直接光照）

無線連接

藍牙無線通訊：Bluetooth Class 1，版本4.0 (LE)，串行端口(SPP)和HID配置文件

數據速率：藍牙：3兆比特/秒（2.1兆比特/秒）

低功耗藍牙：1兆比特/秒（0.27兆比特/秒)

無線通訊范圍：室外直線視距：1類：下限300 ft. (100.0 m)；2類：下限30 ft. (10.0 m)

法規

環境：RoHS EN 50581: 2012

電氣：EU：EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013；

INTL：IEC 60950-1: 2005 + A1: 2009 + A2: 2013

US/CAN：UL 60950-1，第二版，CAN/CSA-C22.2 No. 60950-1-07

激光/LED：根據IEC/EN 62471 (Ed 1)，為風險豁免組LED；

根據IEC/EN 60825-1 (Ed 3)，為2級激光；

符合21CFR1040.10規定

EMI/RFI：IT輻射：EN 55022: 2010/AC: 2011（B級）；

IT抗光性：EN 55024: 2010；

重工業：EN 61000-6-2: 2005/AC:2005；

諧波電流輻射：EN 61000-3-2: 2006 + A1: 2009 + A2: 2009（B級）；

電壓波動和閃變：EN 61000-3-3: 2013；

醫衛電氣設備：EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2: 2007（已修訂）；

無線射頻設備：47 CFR第十五部分，B子部分，B級

數字設備：ICES-003第五版，B級

譯碼范圍（標準）

碼制/分辨率             近/遠

Code 39：3.0密耳         0.5-4.7 in./1.3-11.9 cm

Code 39：5.0密耳         0.2-5.6 in./0.5-14.2 cm

PDF417：6.6密耳          0.1-4.0 in./0.3-10.2 cm

Datamatrix：5.0密耳       1.2-2.9 in./3.0-7.4 cm

Datamatrix：10.0密耳       0.1-4.9 in./0.3-12.5 cm

QR：10.0密耳            0.1-4.8 in./0.3-12.2 cm

UPC：13.0密耳           1.0-5.8 in./2.5-14.7 cm

C128：15.0密耳           3.3-10.0 in./8.4-25.4 cm

EA3600 Network Connect工業以太網

支持的網絡協議：EtherNet/IP、Profinet、Modbus TCP、TCP/IP

認證：ODVA EtherNet/IP、PROFIBUS

標準：符合IEEE 802.3af標準

電源：12 VDC或24 VDC，1安培

LED指示燈：LED1電源指示燈：綠/黃雙色LED燈（綠色：單元已通電并且正常；黃色：引導裝載程序中）；LED2鏈接狀態指示燈：PHY控制的黃色LED燈閃爍表示以太網通信

安裝：DIN導軌支架；可安裝寬導軌(120mm)和窄導軌(35mm)

工業以太網客戶應用開發：設備定義文件（Profinet和EtherNet/IP）：EDS文件；GSD文件；可在TIA（完全集成自動化）版本13或高版本的三種掃描模式之間切換的單個示例應用程序，Step 7版本5.5，Logix Studio 5000版本24；西門子IDE的功能塊(FB)：TIA，Step7版本5.5（Step 7版本5.5 FB應以INT形式接收IO地址）；羅克韋爾IDE例行程序

掃描槍1臺、通訊底座1個、電池1個、電源適配器1個、電源線1根、數據線1根、說明書1份

選配件：無
