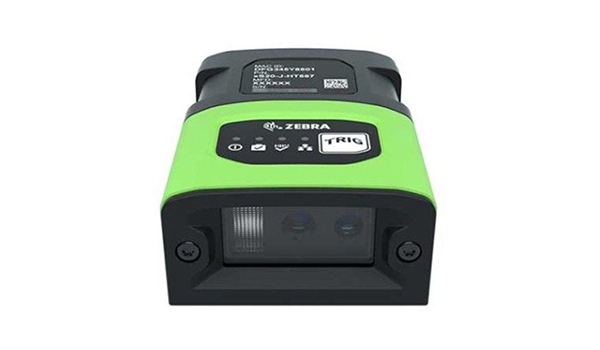

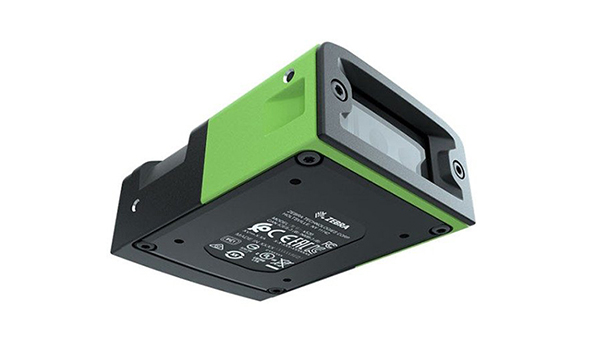

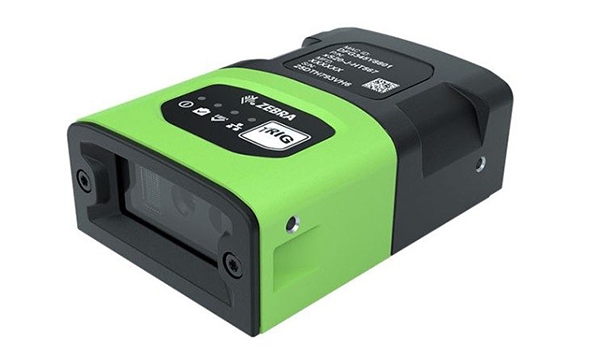

ZEBRA斑馬FS20/VS20工業級固定式掃描器

1、使用Auto-Tune自動設置；

   只需點擊Auto-Tune按鈕即可以穩定的讀取率運行 - 開箱即用。只需簡單的按下按鍵，Auto-Tune拍攝高質量圖像，以實現快速的設置。

2、ZEBRA Savanna 為物聯網做好準備；

   TM IoT-ready FS20可以將圖像發送到ZEBRA基于訂閱的云服務ZEBRA Savanna或各種其他云服務，讓您能夠滿足行業法規或存儲圖像以供進一步分析，而無需購買和管理服務器。

3、通過以太網為其供電；

   通過支持以太網供電 (PoE)，降低設置復雜性和成本。此標準功能可直接通過網絡為 FS20和連接的附件供電，從而減少斷電和電源的成本。沒有PoE基礎設沒問題。你也可以使用FS20配備的24V直流電源。

4、可編程輸入/輸出 (I/O) 端口；

   獲得I/O靈活性。四個數字I/O端口可以單獨控制， 以擴展應用功能并提高減少出錯能力。支持額外的外圍設備、點亮光照或觸發操作以穩定自動化您的流程。

5、堅固耐用，適用于工業空間；

   鋁制外殼耐化學用品和油污達到了IP65的工業等級，依靠堅固的設計在多種嚴苛的工作環境中也可穩定的運行。

6、操作反饋/狀態指示器；

   借助內置的攝像頭狀態LED ?電源、讀碼和在線/運行 — 工作人員可以方便地看到讀碼是成功還是失敗，從而產品的質量和可追溯性 — 以及攝像頭是否正在運行或是否需要關注。此外，音量可調的蜂鳴器提供成功讀碼的聲音提示，這樣工人就可以專注于工作?而不是設備上。

7、ZEBRA Aurora HMI儀表板增加了靈活性；

   操作員可以通過Web瀏覽器查看ZEBRA Aurora人機界面(HMI)儀表板并與之交互。無需在每個工作站安裝PC，從而降低硬件要求和安裝成本。

8、簡單、方便、快速的與您的網絡基礎設施集成；

   內置的Ethernet/IP、PROFINET和其他網絡協議能夠與多種常見的PLC或主機系統集成。簡化網絡架構，降低部署時間和成本。

9、可快速穩定的讀取條碼，一次性成功讀碼效率高；

   良好的光學系統和ZEBRA的PRZM智慧成像技術共同提供了穩定的數據采集，該光學系統可以同時采集多個條碼。PRZM智慧成像為滿足您環境的數據采集需求而設計，可穩定快速掃描多種常見條碼。

10、通過ImagePerfect提升了讀取效率；

   不均勻的照明和在不同距離讀取條碼的需要可能會導致需要額外的攝像頭、外部光源或復雜的自定義代碼?這些增加的組件會提升總擁有成本。使用新功能? ImagePerfect可對單個物品采集多達3個不同圖像，每個圖像都有其所屬的對焦、曝光、增益、照明控制等設置。提升了讀取效率，降低解決方案的復雜性，以及降低了的總擁有成本。

11、采集推動業務發展的各種數據；

   使用FS20 ? 你可以采集一維、二維和DPM條碼以及OCR可讀字符來完成這項工作。選擇支持當前條碼的配置來驅動業務流程，您還可以通過添加功能來滿足未來的數據采集需求。只需購買軟件許可證即可輕松添加對新條碼的支持并提升掃描速度以滿足新的業務需求。

12、使用 Golden Image Compare 快速排除故障；

   如果多種條碼讀取失敗，此ZEBRA工具可讓您通過將多種圖像與設置時創建的參考圖像進行比較來快速識別和解決問題。可以診斷出多種圖像質量不佳的原因，從而實現所需的快速校正，以減少停機時間?從鏡頭臟污或照明問題到相機未對準。

13、使用作業比較識別并更正設置更改；

   該工具將作業和相機中的當前設置與所有初始設置進行比較，允許用戶一鍵恢復到原始設置。

14、使用 ManyCode 同時掃描多個條碼。

   只需在ZEBRA Aurora中單擊一下，您就可以啟用 ManyCode模式以同時采集多個、多種類型條碼。

ZEBRA斑馬FS20/VS20工業級固定式掃描器詳細技術參數

尺寸：1.1 in.高 x 3.7 in.深 x 2.1 in.寬

    28.3mm 高 x 94.2mm 深 54.6mm 寬

重量：7.76 oz./195 g

電源：外接電源：10-30 VDC,313 mA  24 VDC (7.5 W)

    PoE供電：Class 2

可配置IO：兩個光隔離輸入：輸入1,2

       兩個光隔離輸出：輸出1,2

顏色和材料：工業綠色鋁制外殼

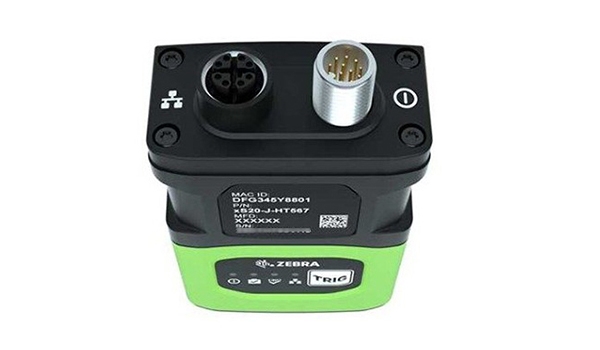

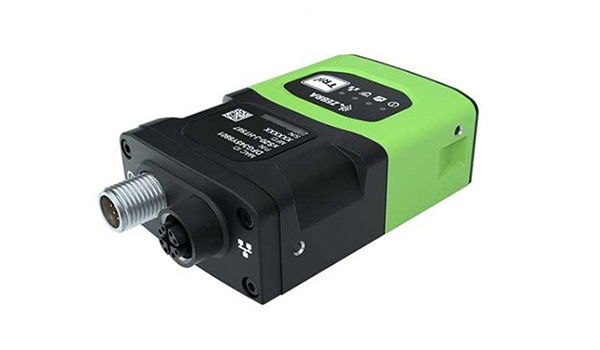

接口端口：一個 M12 X-Coded 1000/100/10 Mbps 以太網

       一個 M12 12針電源/GPIO/RS-232

通訊協議：Ethernet/IP, PROFINET, Modbus TCP, TCP/IP, RS-232

用戶指示器：讀碼狀態 LED、電源 LED、在線/運行 LED、以太網狀態 LED；蜂鳴器

性能參數

圖像傳感器：1/4 英寸 CMOS，全局快門

       1280 x 800，3.0 微米方形像素

       單色

采集速率：可達 60 幀/秒

對準點：琥珀色 LED；圓形圖案

照明：兩個660nm紅色LED或兩個2700K白色LED

掃描器視域：6.0mm 液態鏡頭：額定 35°水平 x 22°垂直

用戶環境

工作溫度：32℉至113℉/0℃至45℃（10-30VDC外部電源，取決于占空比

       32℉至113℉/0℃至40℃（PoE，取決于占空比）

存儲溫度：-40℉到158℉/-40℃到70℃

環境密封級別：IP65和IP67

濕度：5% 至 90% 相對濕度，非冷凝

抗沖擊性：EN 60068-2-27，30克；11毫秒；每個軸上3次沖擊

抗振性：EN 60068-2-6，14 mm 2至10 Hz，1.5 mm 13至55赫茲；2g 70至500 Hz；每個軸2小時

支持的碼制

一維：Code 39, Code 93, Code 128, I 2 of 5, MSI Plessey, UPC/EAN

二維：Aztec, Data Matrix, DotCode, MaxiCode, PDF417, Micro PDF417, QR Code, Micro QR OCR ：OCR-A, OCR-B, MICR, US Currency, Trainable OCR（適用于特定型號或通過附加OCR許可證提供）

軟件

管理：ZEBRA Aurora

讀碼器包：1D/2D 標準 (5 FPS)； 1D/2D 快速和 OCR (60 FPS)； 1D/2D DPM Full 和 OCR (60 FPS)；可訓練的 OCR（授權許可）（讀碼器包因SKU而異；軟件讀碼器包可提升可通過提升許可證獲得。）

機器視覺 (MV) 工具集：傳感器，標準，高的級別（可通過提升許可證獲得）

讀碼范圍

3 FS20-SR — 35° FOV 鏡頭

碼制/分辨率          近              遠

5 mil Code 128      2 in./5.08 cm     10 in./25.4 cm

10 mil Code 128     2 in./5.08 cm     15 in./38.1 cm

15 mil Code 128     2 in./5.08 cm     20 in./50.8 cm

20 mil Code 128     2 in./5.08 cm     24 in./61.0 cm

5 mil DataMatrix    2.5 in./6.35 cm    7.7 in./19.56 cm

10 mil DataMatrix   2 in./5.08 cm     15 in./38.1 cm

15 mil DataMatrix   2 in./5.08 cm     20 in./50.8 cm

保修期：一年

掃描器1臺、數據線1根、說明書1份

選配件：無
