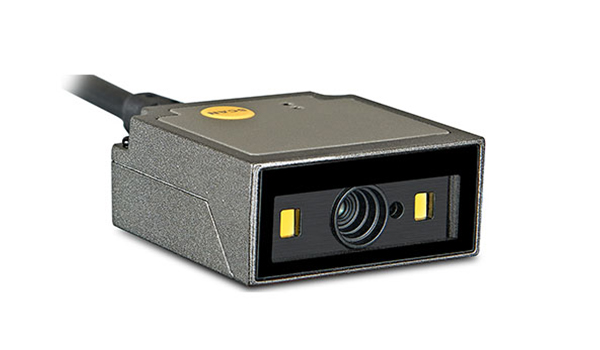

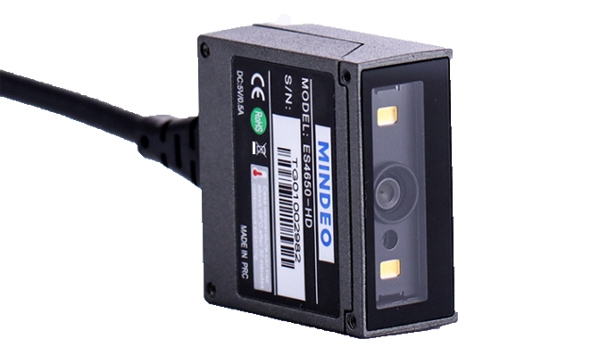

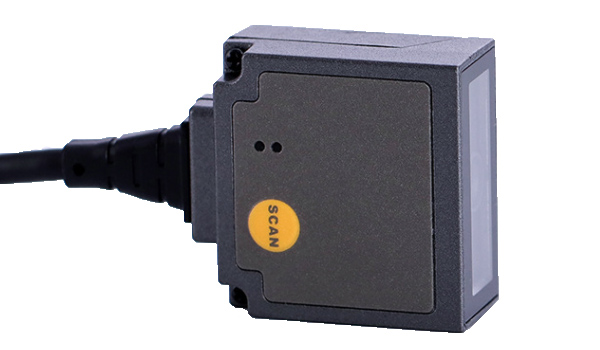

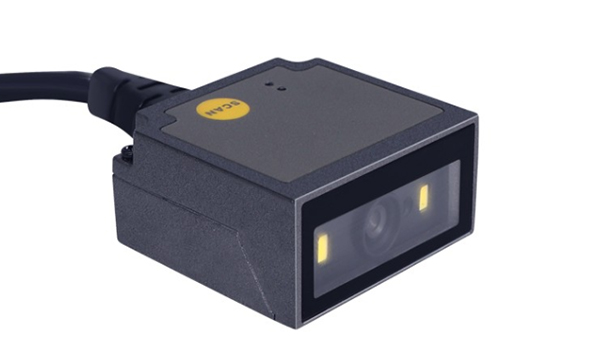

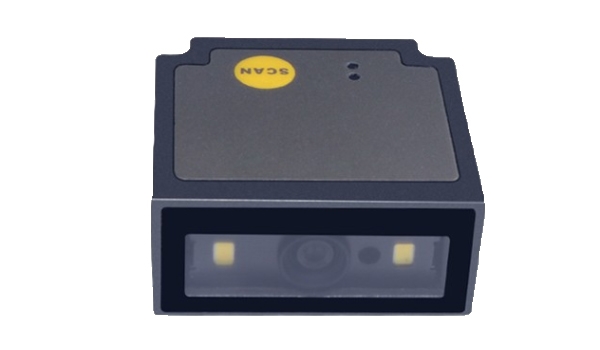

民德MINDEO ES4650嵌入式影像條碼掃描器

1、體積小巧，即插即用，便于嵌入其他主機設備；

2、快速識讀所有通用的一維/二維紙質條碼、電子屏幕條碼；

3、百萬像素，識讀污損、反色等條碼效果好；

4、影像式感應技術，即使掃描窗前有透明鏡片遮擋，亦能快速感應；

5、多種觸發模式：自動感應、命令觸發、按鍵觸發、電平信號觸發；

6、柔和的白色照明和綠色瞄準光標，帶來舒適便捷的掃描體驗。

民德Mindeo ES4650嵌入式影像條碼掃描器詳細參數

機械參數

外觀尺寸：43.5 毫米×41.0 毫米×19.0 毫米（長×寬×高）

重量：68 克（不含線纜）

材質：外殼：鋅合金，掃描窗：鋼化光學玻璃

提示方式：蜂鳴器

系統接口：RS-232 串口（3.3V TTL 電平），USB 鍵盤，USB 虛擬串口

觸發方式：按鍵觸發、自動感應觸發、命令觸發、電平信號觸發

設置方式：依次掃描設置條碼或通過 RS-232 串口和 USB 虛擬串口發送命令

電氣參數

輸入電壓：3.4-5.5VDC

電流：105mA（待機），435mA（掃描）5VDC

性能參數

掃描方式：圖像掃描

圖像尺：1280×800 像素

視場角：水平：45°，垂直：28°

掃描角度：±70°，±72°，360°（左右、前后、轉動）

印刷對比度：不小于20%反射差

讀碼種類

1D：UPC-A，UPC-E，UPC-E1，EAN-13，EAN-8，ISBN/ISSN，39 碼，39 碼（全碼）， 32 碼，Trioptic 39 碼，交叉 25 碼，工業

25 碼，矩陣 25 碼，庫德巴（NW7），128 碼，ISBT 128，93 碼，11 碼（USD-8），MSI/Plessey，UK/Plessey，UCC/EAN 128（GS1-128），郵政碼，Telepen，GS1 DataBar（前身是：RSS）系列

2D：PDF417，MicroPDF417，QR 碼，DataMatrix，漢信碼，Aztec 碼，GS1 Composite，MicroQR 碼，CodaBlock F 碼，GM 碼

解析度：SR：1D（Code 128）：4mil，2D（PDF417）：6.7mil

        HD：1D（Code 39）：3mil，2D（QR）：5mil

景深

                      標準型（SR）        高密型（HD）

3mil Code39（3 字符）          /             5.5cm - 8.3cm

4mil Code39（9 字符）        9.0cm - 16.0cm       4.5cm - 14.2cm

13mil UPC（6 字符）         1.2cm - 35.0cm       1.0cm - 28.0cm

20mil Code39（1 字符）       4.0cm - 55.0cm       4.0cm - 38.0cm

5mil QR（40 字符）            /              4.8cm - 10.0cm

6.7mil PDF417（20 字符）      7.0cm - 16.0cm       3.0cm - 16.0cm

10mil QR（20 字符）         2.5cm - 19.0cm       1.7cm - 20.0cm

20mil QR（20 字符）         2.0cm - 38.0cm       2.0cm - 32.0cm

環境參數

溫度范圍：-20℃至 50℃（工作），-20℃至 70℃（存儲）

濕度：5%至 95%（無冷凝）

安規認證

抗振等級：IEC60064-2-6：嵌入式掃描器不上電，沿著 X、Y 和 Z 軸方向隨機振動，每個軸向 1 個小時：20 to 80Hz：以 3dB/oct的速率加大到 0.04G2/Hz；80 to 350Hz：0.04G2/Hz；350 to 2000Hz：以 3dB/oct 的速率減小

抗擊等級

IEC60064-2-27：脈沖寬度：0.5 毫秒，加速度：可達1500G，沖擊方向和次數：±X 軸，±Y 軸，±Z 軸，每個方向 3 次（一共18 次）

等級

光照：EN62471:2008 | EMC 電磁兼容性：EN55022 | 密封等級：IP52 | ESD 靜電防護等級：EN55024，接觸放電：±4KV，

空氣放電：±8KV | 射頻抗擾度：IEC61000-4-3，10V/m | 人工光抗擾度：100,000LUX | 跌落等級：可承受多次1.5 米高度跌落到水泥地面的沖擊

保修期：壹年

掃描器1臺、數據線1根、說明書1份

選配件：無
